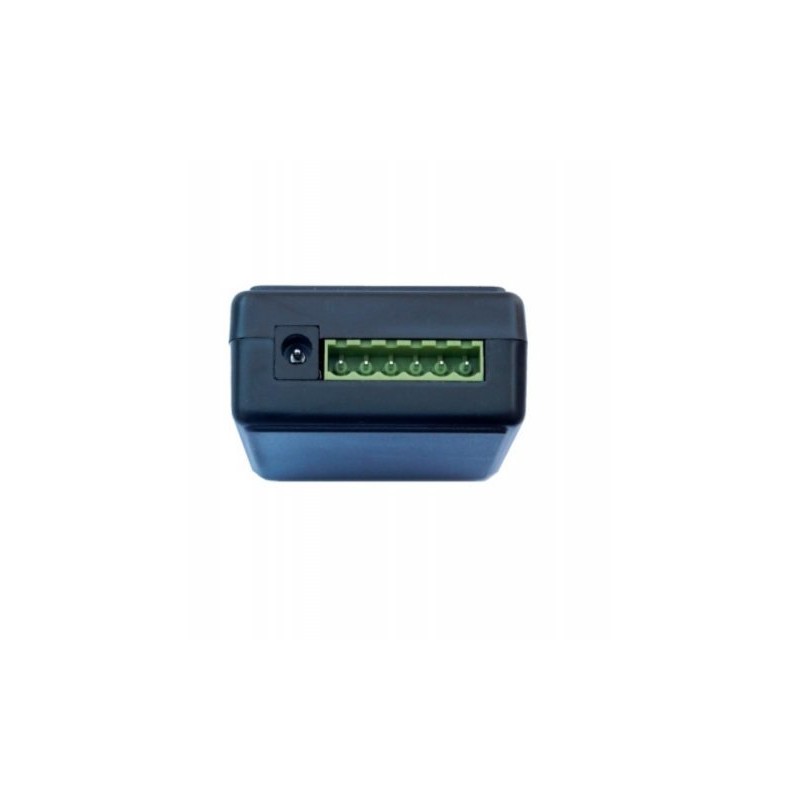

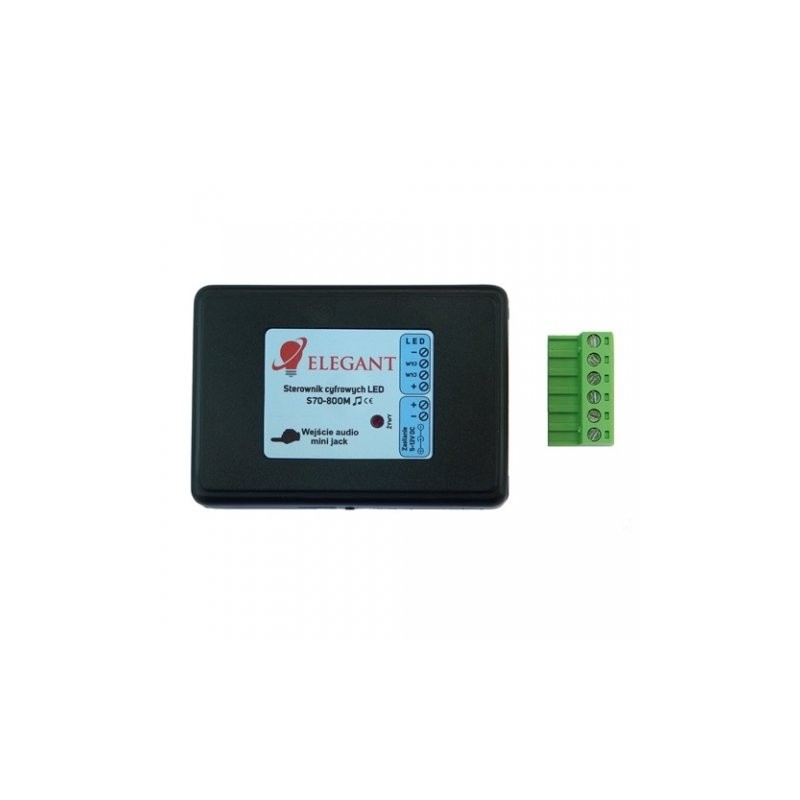

Sterownik muzyczny LED RGB S70 - cyfrowy

RGB
Sterownik muzyczny LED RGB S70 - cyfrowy
Z wejściem Mini Jack

Sterownik muzyczny LED RGB S70 - cyfrowy

178,05
PLN netto
219,00
PLN brutto
Dodaj do koszyka
Złóż zapytanie ofertowe Koszty transportu Koszty transportu

Kurier DPD (przedpłata na konto) 14,00 PLN

Kurier DPD (płatność przy odbiorze) 18,00 PLN

Paczka Pocztowa Priorytetowa (przedpłata na konto) 15,00 PLN

Paczka Pocztowa Priorytetowa (płatność przy odbiorze) 19,00 PLN

Gabaryt DPD - Paczka 2m (przedpłata na konto) 30,00 PLN

Gabaryt DPD - Paczka Pobraniowa 2m (płatność przy odbiorze) 34,00 PLN

Odbiór własny (gotówka) 0,00 PLN

Zamów telefonicznie Zamów telefonicznie

tel.: 42 617 28 39
mob.: 531-344-300

mob.: 533-614-565

mob.: 533-623-955
e-mail: oferty@smd-led.pl

Do pobrania
STEROWNIK LED S70.pdf
Instrukcja obsługi
Kod produktu: Elegant S70-800M
Nasza ocena: Nasza ocena
Parametry produktu
*Napięcie [V]:
5-12V
*Wymiary [mm]:
84x60x30mm
Producent:
Elegant
Rodzaj instalacji:
RGB
*Certyfikaty:
CE, RoHS
*Inne:
24 m-ce gwarancji

Sterownik muzyczny LED RGB S70 - MiniJack

Sterownik cyfrowy LED RGB S70 to kontroler muzyczny, wyposażony w wejście Mini Jack, umożliwiające reagowanie na muzykę w zakresie rytmu, tonów i głośności. Sterownik LED RGB S70 przeznaczony jest do sterowania taśmami cyfrowymi LED RGB, a obsłużymy go przy pomocy pilotów z serii Mi-Light (z możliwością podziału na strefy oświetlenia). Kontroler muzyczny LED S70 w wersji RGB ma pamięć ponad 100 efektów świetlnych, które nie tylko synchronizują się z muzyką, ale również posiada tryby działające bez jej wpływu. Sterowniki Elegant zasilane są prądem o napięciu 5-12V, a ich maksymalne obciążenie wynosi 5A (60W dla 12V), a przy zastosowaniu złącza śrubowego 8A (96W dla 12V).



Obsługiwane układy scalone:

WS2811, WS2812S, WS2812B, WS2812D, PD9823, SK6812, TM1803, TM1804, TM1809, UCS1903, UCS1909, UCS1912, UCS2903, UCS2909, UCS2912, APA104

Sterownik muzyczny LED RGB S70 - cyfrowy



Sterownik muzyczny LED S70 umożliwia sterowanie cyfrowymi taśmami (pikselami) LED przy użyciu wygodnego i bardzo funkcjonalnego radiowego pilota z dotykowymi przyciskami. Sterownik S70 został wyposażony w wyjście dźwięku Mini Jack, umożliwiające jego podłączenie do telewizora, czy głośników. Wbudowany procesor rozdziela muzykę na basy, tony średnie i soprany, przedstawiając je w wyjątkowych efektach świetlnych. Jednym pilotem będziemy mogli obsłużyć niezależnie niezliczoną liczbę odbiorników, podzielonych na cztery strefy oświetleniowe.

Sterownik muzyczny LED RGB S70 - cyfrowy

Sterownik S70-800M to wersja muzyczna 800 pikseli LED (80m taśmy cyfrowej WS2811 lub 26m taśmy WS2812) - podane długości dotyczą taśmy 30 diod/m. Wszystkie wersje sterownika mają dwa wyjścia. Oznacza to, że każde jego wyjście obsługuje 400 pikseli (łącznie 800).





Parowanie pilota ze sterownikiem:

Do każdego sterownika muzycznego możemy przypisać konkretny pilot i zaprogramować go pod konkretną strefę. Jeżeli tego nie zrobimy, sterownik nie będzie reagował na pilota. Aby to zrobić należy:

  • Podłączyć do sterownika cyfrowe diody LED
  • Włączyć zasilanie sterownika i w przeciągu 2 sekund od włączenia nacisnać krótko przycisk "M"
  • Nacisnąć przycisk strefy do której chcemy przypisać dany odbiornik. Taśma LED powinien wtedy zamigać.


Obsługiwane piloty:



Piloty do sterownika Elegant S70

Pamięć ustawień

Sterownik zapamiętuje ustawienia po 10 sekundach od ostatniego użycia pilota.



Sterownik cyfrowy LED S70-800M - reaguje na muzykę

Sterownik muzyczny LED S70 automatycznie wykrywa tempo utworu oraz dostosowuje swoje efekty świetlne do dźwięku. Kontroler posiada efekty reagujące zarówno na poszczególne efekty muzyki (tony niskie, średnie, wysokie), ale także efekty reagujące na tempo utworu, czyli rytm. Sterownik LED S70 posiada także tryby świetlne, które nie reagują na muzykę. Są to między innymi stały kolor, efekt stroboskopowy, czy gwiazdy. Aby nasze oświetlenie reagowało na muzykę należy podpiąć do sterownika źródło dźwięku. Wyposażony w gniazdko Mini Jack, pozwoli nam podłączyć wtyczki występujące w większości słuchawek.



Synchronizacja sterowników cyfrowych

Sterowniki muzyczne S70 same ze sobą się synchronizują. Dotyczy to wybranego efektu i koloru światła. Aby wszystkie sterowniki z wyjściem Mini Jack reagowały w ten sam sposób na muzykę to do każdego z nich trzeba podłączyć źródło dźwięku.



Elegant S70-800M - ustawienie kolorów

Taśmy LED cyfrowe, w zależności od producenta, mogą posiadać różnie oznaczone kolory. Aby rozwiązać ten problem należy:

  • Podłączyć taśmę LED do pierwszego wyjścia, a następnie włączyć zasilanie sterownika
  • Wcisnąć dwa razy każdy z przycisków: "S-", potem "M" a następnie "S+". Ważne aby po włączeniu sterownika nie dotykać wcześniej żadnych innych przycisków.
  • W tym momencie diody powinny zaświecić się. Teraz, dotykając wielokrotnie "0" na wyłączniku głónym doprowamy do tego by pierwsze trzy diody świeciły kolejno w kolorach: czerwony, zielony,
  • niebieski.
  • Odczekujemy minimum 3 sekundy i wyłączamy zasilanie



Podłączenie sterownika muzycznego

Sterownik LED S70 - podłączenie



Wymagane warunki pracy urządzenia:

  • temperatura otoczenia od +1°C do +40°C
  • wilgotność względna od 30% do 75%

Montażu urządzenia może dokonać jedynie osoba z odpowiednimi uprawnieniami Przewód sterujący taśmami LED (podłączony do wyjścia urządzenia) nie powinien być dłuższy niż 10cm. W przypadku potrzeby dłuższego okablowanie to sygnał sterujący należy poprowadzić przewodem ekranowanym (koncentrycznym). Podłączenie urządzenia wykonujemy wyłącznie przy odłączonym napięciu zasilającym.



Parametry techniczne:

  • Napięcie: 5-12V/DC
  • Typ sterowania: radiowy 2,4Ghz
  • Ilość wyjść: 2
  • Ilość obsługiwanych pikseli: 800 (400 pikseli na każdym wyjściu)
  • Długość sterownika: 84mm
  • Szerokość sterownika: 60mm
  • Wysokość sterownika: 30mm
  • Certyfikat: ROHS
